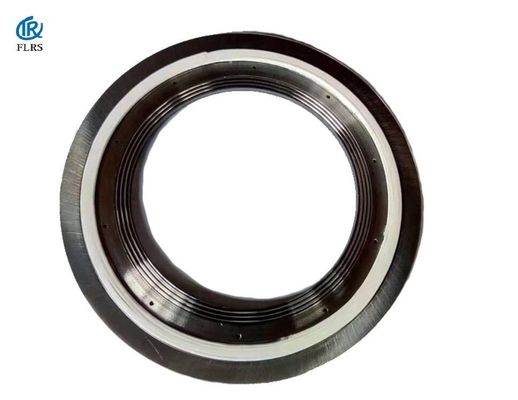

管のフランジのためのASME B16.20 Ptfeの注入口の螺線形によって傷つけられるガスケット

管のフランジのための標準的なASME B16.20によるPTFEの注入口が付いている螺線形の傷つけられたガスケット

基本的なタイプ螺線形の傷つけられたガスケット

•金属によって波形を付けられるベルトおよび非金属ベルトの重複、螺線形を互い違いに形作るPre-press
作られる傷。また補強されたリングを加えるために必要な条件に従って。Ba

sicのタイプ螺線形の傷つけられたガスケット

構造

主要なプロダクト

螺線形の傷つけられたガスケット—formedmetalワイヤーおよび柔らかいfillermaterialsの交互になる組合せと作られる—2つのフランジの間で圧縮された場合形態のaveryの有効なシール。金属片に集中するV形王冠はさまざまな条件の下でガスケットにより大きい弾性を与えるばねとして機能する。注入口およびワイヤー材料は異なった化学互換性の要件を収容するために変えることができる。利用できる負荷がガスケットを圧縮するために限られれば有効なシールを提供するために、ガスケット構造および次元は変えることができる。 それは高温、高圧に抗し、超低い温度または真空の状態に合わせることができる。ガスケットの物質的な組合せの変更によって、それはガスケットのさまざまな媒体の化学腐食問題を解決できる。その構造密度は異なった錠力の条件に従って作ることができる。主体および正確な位置を増強するためには、螺線形の傷つけられたガスケットは金属の内部の補強リングおよび外の位置リングが装備されている。内部および外の鋼鉄リングが最高の圧縮の程度を制御するのに使用されガスケットによって接触するフランジのシーリング表面の表面の正確さは高くない。

螺線形の傷つけられたガスケットは集中リング、内部リングまたは両方を含むかもしれない。外の集中リングは正確に内部リングは付加的な放射状の強さを提供するが、フランジ内のガスケットを置き、圧縮の振幅制限器として機能する。内部はreducesflangeの腐食をまた鳴らし、密封要素を保護する。

弾性および強さはいろいろな条件および適用の下で螺線形のwoundgasketsに理想的な選択をする。精製所および化学製造プラント中広く利用された、螺線形の傷つけられたガスケットは発電、大気および宇宙空間およびいろいろな弁および専門の塗布のためにまた有効である。

ASME B16.20のガスケットの指定は新しい推薦された標準に更新され、変わった。新しい規準はすべてのグラファイトに満ちた螺線形の傷つけられたガスケットの内部リングに購入者が他では指定しなければデフォルトを組み込む。但し、グラファイトに満ちた螺線形の傷つけられたgasketwithoutはまだASME B16.20の標準への承諾とそしてで内部リング押される。

様式CG

クラス2500まで平らな表面および上げられた表面フランジのために適した一般目的のガスケット

リングを集中させることはフランジの表面で正確にガスケットを取付け、付加的な放射状の強さを提供し、そして圧縮の振幅制限器として機能する

螺線形に巻くことは前もって形成された金属および柔らかい充填材から（密封要素）成っている

注:内部リングはクラス600の上の適用のために、高い利用できるボルト負荷が原因で推薦される。様式RWIを見なさい。

様式CGI

クラス2500まで平らな表面および上げられた表面フランジのために適した

高圧適用、PTFEの注入口との使用、および輪郭を描かれた場合ASME B16.20によって推薦される

内部リングは圧縮の振幅制限器として機能し、プロセス媒体の攻撃から密封要素を保護する

様式R

溝形、男女かまたは溝に平らな表面フランジのために適した

螺線形の巻上げだけ、前もって形成された金属および柔らかい充填材を含んでいる

巻上げの内部および外の直径は注入口なしで金属の複数の層とより大きい安定性を与えるために補強される

注:内部リング様式RIとまた利用できる。

MCおよびMCRのガスケット

マンホールの蓋 アセンブリのため

印および色コーディング

パッケージ
