| ブランド名: | FLRS |
| モデル番号: | FLRS-F046 |
| MOQ: | 1部分 |
| パッケージの詳細: | カートンの合板の箱/合板パレット |
| 支払条件: | T/T、L/C、paypalウェスタン・ユニオン |

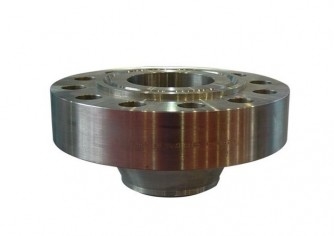

高圧RTJの金属のフランジAPI 6Aのタイプ6Bのブラインド/溶接の首のフランジ13.8Mpa （2000psi）
API6Aのフランジはパイプラインを離れて管、増加サポート強さ、またはブロックを一緒に結合するように設計されている。
API 6Aのフランジがオイルおよび爆発性のガスの塗布で使用されるべき高力の高温サービスのフランジを作り出すのに使用されている。適用の性質が原因で、この材料に高温抵抗、高圧抵抗、高い耐食性および高力が同様にある。API 6A 1つの13/16インチからの10000のPsiのフランジ次元の範囲まで直径の21 1/4inches。
| サイズ | B | OD | C | E1 | Q （MAX。） |
G | K | T | J1 | J2 | J3 | J4 | R | 紀元前に | N | H | リング数 |
| Bx | |||||||||||||||||
| 1 13/16" | 46.8 | 185 | 3 | - | 5.56 | 77.77 | 105 | 42.1 | 88.9 | 65.1 | 48.5 | - | 10 | 146.1 | 8 | 23 | 151 |
| 2 1/16」 | 53.2 | 200 | 3 | - | 5.95 | 86.23 | 111 | 44.1 | 100 | 74.7 | 51.6 | - | 10 | 158.8 | 8 | 23 | 152 |
| 2 9/16" | 65.9 | 230 | 3 | - | 6.75 | 102.77 | 132 | 51.2 | 120.7 | 92.1 | 57.2 | - | 10 | 184.2 | 8 | 26 | 153 |
| 3 1/16」 | 78.6 | 270 | 3 | - | 7.54 | 119 | 152 | 58.4 | 142.1 | 110.2 | 63.5 | - | 10 | 215.9 | 8 | 29 | 154 |
| 4 1/16」 | 104 | 315 | 3 | - | 8.33 | 150.62 | 185 | 70.3 | 182.6 | 146.1 | 73.1 | - | 10 | 258.8 | 8 | 32 | 155 |
| 5 1/8" | 131 | 360 | 3 | 9.5 | 9.53 | 176.66 | 221 | 79.4 | 223.8 | 182.6 | 81 | 6.4 | 10 | 300 | 12 | 32 | 169 |
| 7 1/16」 | 180.2 | 480 | 6 | 11.1 | 11.11 | 241.83 | 302 | 103.2 | 301.6 | 254 | 95.3 | 9.7 | 16 | 403.2 | 12 | 42 | 156 |
| 9" | 229.4 | 550 | 6 | 12.7 | 12.7 | 299.06 | 359 | 123.9 | 374.7 | 327.1 | 93.7 | 9.7 | 16 | 476.3 | 16 | 42 | 157 |
| 11" | 280.2 | 655 | 6 | 14.3 | 14.29 | 357.23 | 429 | 141.3 | 450.9 | 400.1 | 103.2 | 14.2 | 16 | 565.2 | 16 | 48 | 158 |
| 13 5/8" | 346.9 | 770 | 6 | 15.9 | 15.88 | 432.64 | 518 | 168.3 | 552.5 | 495.3 | 114.3 | 17.5 | 16 | 673.1 | 20 | 51 | 159 |
| 16 3/4" | 426.2 | 870 | 6 | 8.3 | 8.33 | 478.33 | 576 | 168.3 | 655.6 | 601.7 | 76.2 | 30.2 | 19 | 776.3 | 24 | 51 | 162 |
| 18 3/4" | 477 | 1040 | 6 | 18.3 | 18.26 | 577.9 | 697 781 |
223.1 | 752.5 | 674.7 | 155.6 | 25.4 | 16 | 925.5 | 24 | 61 | 164 |
| 21 1/4" | 540.5 | 1145 | 6 | 19.1 | 19.05 | 647.88 | 241.3 | 847.7 | 762 | 165.1 | 31.8 | 21 | 1022.4 | 24 | 67 | 166 |
| サイズ | 2000psi （21 1/4"までの2 1/16」）、3000psi （2 1/16 20」まで3/4"）、5000psi （2 1/16 11"」まで）、10000psi （21 1/4"までの1 13/16"）、15000psi （18 3/4"までの1 13/16"）、20000psi （13 5/8"までの1 13/16"） |
| 圧力 | 2000psi、3000psi、5000psi、10000psi、15000psi、20000psi |
| 標準 | API 6A -タイプ- 6BX |
| 壁厚さ | カスタマイズされる |
| 材料 |
ステンレス鋼:A182F304/304L、A182 F316/316L、A182F321、A182F310S、A182F347H、A182F316Ti、317/317L、904L、1.4301、1.4307、1.4401、1.4571、1.4541、254Moおよび等。 炭素鋼:A105、A350LF2、S235Jr、S275Jr、St37、St45.8、A42CP、A48CP、E24、A515 Gr60、A515 Gr 70等。 |
|
複式アパートのステンレス鋼:UNS31803、SAF2205、UNS32205、UNS31500、UNS32750、UNS32760、1.4462、1.4410、1.4501および等。 パイプラインの鋼鉄:A694 F42、A694F52、A694 F60、A694 F65、A694 F70、A694 F80等。 |
|
|
ニッケル合金:inconel600、inconel625、inconel690、incoloy800、incoloy 825、incoloy 800H、C22、C-276、Monel400、Alloy20等。 Cr Mo合金:A182F11、A182F5、A182F22、A182F91、A182F9、16mo3,15Crmo、等。 |
|
| 適用 | 石油化学industy;航空および航空宇宙産業;製薬産業;ガスの排気;発電所;buliding船;水treament、等。 |
|
|
