| ブランド名: | FLRS or OEM |
| モデル番号: | FLRS-G015 |
| MOQ: | 1部分 |
| パッケージの詳細: | カートンの合板の箱/合板パレット |
| 支払条件: | T/T、L/C、paypalウェスタン・ユニオン |

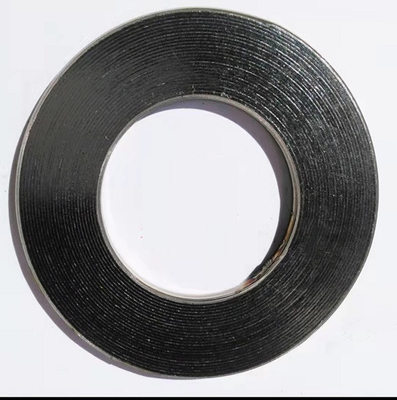

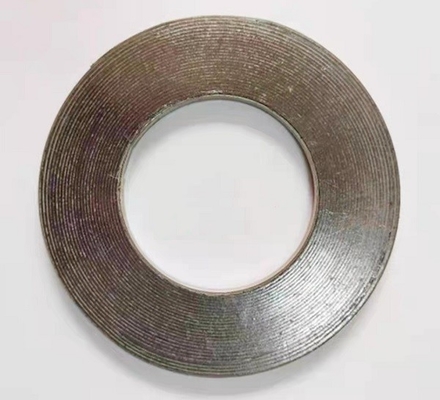

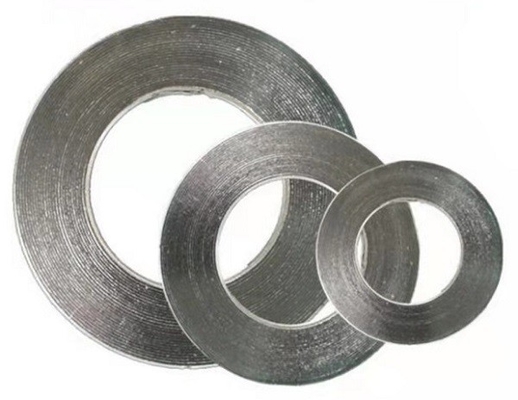

基本的な様式の螺線形の傷つけられたガスケット/ガスケットのシート材料/管のフランジのガスケット
螺線形の傷つけられたガスケットは積まれるによってV形金属ストリップおよび柔らかい非金属注入口の形作られる、
螺線形の傷のガスケットは溶接された点によって端および始めを接続し。優秀な圧縮によって決まりなさい
弾性、それは温度の変化および圧力が頻繁の密封のスポーツのために適している。
それは管、弁、ポンプ、熱交換、凝縮タワーの静的な密封要素として使用することができる
フランジ、等の明白な穴そして人の穴。それは石油化学製品の分野で広く適用された、
機械工場、発電所、冶金学、造船業の、医学および薬剤の明白でない
発電所および運行、等。
ASME B16.5のフランジに適するASME B16.20ごとの螺線形の傷つけられたガスケットのための次元
| わずかな管 サイズ（NPs） |
クラス150 | |||||||
| 中内部リング 直径（ID） |
中巻くこと 直径（ID） |
巻く外側 直径（OD） |
ガイド リング外側 直径（oD） |
|||||
| lnches | mm | lnches | mm | lnches | mm | lnches | mm | |
| 1/4* | - | 0.50 | 12.7 | 0.88 | 22.2 | 1.75 | 44.5 | |
| 1/2 | 0.56 | 14.20 | 0.75 | 19.10 | 1.25 | 31.80 | 1.88 | 47.60 |
| 3/4 | 0.81 | 20.60 | 1.00 | 25.40 | 1.56 | 39.70 | 2.25 | 57.20 |
| 1 | 1.06 | 26.90 | 1.25 | 31.80 | 1.88 | 47.60 | 2.63 | 56.70 |
| 1 1/4 | 1.50 | 38.10 | 1.88 | 47.60 | 2.38 | 60.30 | 3.00 | 76.20 |
| 1 1/2 | 1.75 | 44.50 | 2.13 | 54.00 | 2.75 | 69.90 | 3.38 | 85.70 |
| 2 | 2.19 | 55.60 | 2.75 | 69.90 | 3.38 | 85.70 | 4.13 | 104.80 |
| 2 1/2 | 2.62 | 66.50 | 3.25 | 82.60 | 3.88 | 98.40 | 4.88 | 123.80 |
| 3 | 3.19 | 81.00 | 4.00 | 101.60 | 4.75 | 120.70 | 5.38 | 136.50 |
| 3 1/2* | 3.50 | 88.90 | 4.50 | 114.30 | 5.25 | 1334.00 | 6.38 | 161.90 |
| 4 | 4.19 | 106.40 | 5.00 | 127.00 | 5.38 | 149.20 | 6.88 | 174.60 |
| s | 5.19 | 131.30 | 6.13 | 155.60 | 7.00 | 177.80 | 7.75 | 196.90 |
| 6 | 6.19 | 157.20 | 7.19 | 182.60 | 8.25 | 209.60 | 8.75 | 222.30 |
| 8 | 8.50 | 215.90 | 9.19 | 2334.00 | 10.38 | 263.50 | 11.00 | 279.40 |
| 10 | 10.56 | 268.20 | 11.31 | 287.30 | 12.50 | 317.50 | 13.38 | 339.70 |
| 12 | 12.50 | 317.50 | 13.38 | 339.70 | 14.75 | 374.70 | 16.13 | 409.60 |
| 14 | 13.75 | 349.30 | 14.63 | 371.50 | 16.0D | 406.40 | 17.75 | 450.90 |
| 16 | 15.75 | 400.10 | 16.63 | 422.30 | 18.25 | 463.60 | 20.25 | 514.40 |
| 18 | 17.69 | 449.30 | 18.69 | 474.70 | 20.75 | 527.10 | 21.63 | 549.30 |
| 20 | 19.69 | 500.10 | 20.69 | 525.50 | 22.75 | 577.90 | 23.88 | 606.40 |
| 24 | 23.75 | 603.30 | 24.75 | 628.70 | 27.00 | 685.80 | 28.25 | 717.60 |
* ASME B16.20にリストされていなくて
基本的な構造様式の、内部および外の直径は注入口なしで金属の複数の層と与えるために補強される
より大きい安定性およびよりよい圧縮の特徴。
溝形または男性のために適した、平らな表面フランジ アセンブリに女性または溝がある。
|
|
