| ブランド名: | FLRS |
| モデル番号: | FLRS-SE001 |
| MOQ: | 1部分 |
| パッケージの詳細: | CARTON/PLYWOODは包装したり/パレット |
| 支払条件: | T/T、ウェスタン・ユニオン、MoneyGram、L/C |

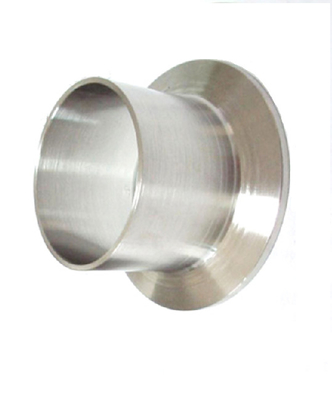

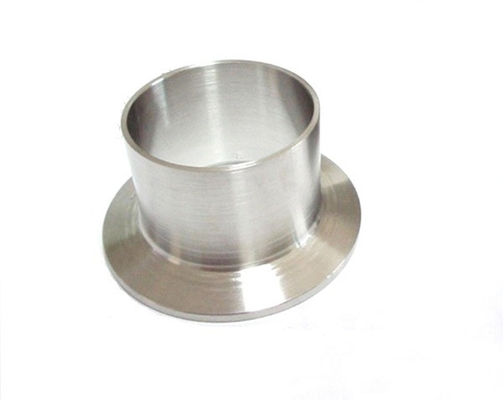

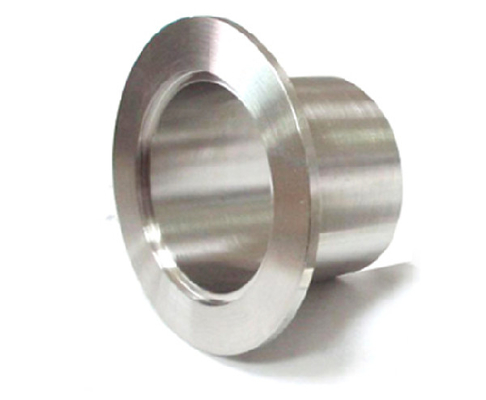

ステンレス製のSteeの管付属品/短いタイプつばASME B16.9/MSS-SP43はフランジのための切株の端を重ね継ぎする
ある特定のカーブに沿う縦の端に空白か半仕上げプロダクトの外の端か穴の端を回す押す方法
名前:切株の端。
材料:ASTM A403 WP304/WP316
サイズ:1/2」- 24"
厚さ:SCH5S-SCH160S
端:butt-weld
| 公称通径 N0rminal 直径 |
外径 0utside 直径 |
长度 長さ F |
搭接外径 直径0fのラップ N0minalの&Maximum |
圆角半径 半径0f FilletR |
（Eの型の）理论重kg/pc （E） Approximate0xの重量 |
||||||||
| sch5s sch10s sch40S | |||||||||||||
| DN | NPS | 0D | 短型 SP |
长型 LP |
G | l 最高 |
B 最高 |
短型 Sp |
长型 LP |
短型 SP |
长型 LP |
短型 SP |
长型 LP |
| 15 | 1/2 | 21.3 | 50.8 | 76.2 | 35.1 | 3 | 0.75 | 0.049 | 0.067 | 0.063 | 0.084 | 0.079 | 1.106 |
| 20 | 3/4 | 26.7 | 50.8 | 76.2 | 42.9 | 3 | 0.75 | 0.064 | 0.087 | 0.081 | 0.109 | 0.101 | 0.144 |
| 25 | 1 | 33.4 | 50.8 | 101.6 | 50.8 | 3 | 0.75 | 0.082 | 0.144 | 0.134 | 0.233 | 0.16 | 0.279 |
| 32 | 1.1/4 | 42.4 | 50.8 | 101.6 | 63.5 | 5 | 0.75 | 0.109 | 0.188 | 0.178 | 0.307 | 0.225 | 0.386 |
| 40 | 1.1/2 | 48.3 | 50.8 | 152.4 | 73.2 | 6 | 0.75 | 0.129 | 0.219 | 0.231 | 0.358 | 0.279 | 0.467 |
| 50 | 2 | 60.3 | 63.5 | 152.4 | 91.9 | 8 | 0.75 | 0.204 | 0.406 | 0.338 | 0.667 | 0.471 | 0.924 |
| 65 | 2.1/2 | 73 | 63.5 | 152.4 | 104.6 | 8 | 0.75 | 0.313 | 0.626 | 0.448 | 0.893 | 0.47 | 1.465 |
| 80 | 3 | 88.9 | 63.5 | 152.4 | 127 | 10 | 0.75 | 0.4 | 0.781 | 0.574 | 1.117 | 1.01 | 1.954 |
| 90 | 3.1/2 | 101.6 | 76.2 | 152.4 | 139.7 | 10 | 0.75 | 0.522 | 0.896 | 0.65 | 1.283 | 1.38 | 2.35 |
| 100 | 4 | 114.3 | 76.2 | 152.4 | 157.2 | 11 | 0.75 | 0.606 | 1.024 | 0.87 | 1.474 | 1.68 | 2.822 |
| 125 | 5 | 141.3 | 76.2 | 203.2 | 185.7 | 11 | 1.5 | 0.985 | 2.153 | 1.21 | 2.635 | 2.08 | 4.957 |
| 150 | 6 | 168.3 | 88.9 | 203 | 215.9 | 13 | 1.5 | 1.34 | 2.591 | 1.64 | 3.174 | 3.37 | 6.482 |
| 200 | 8 | 219.1 | 101.6 | 203.2 | 269.7 | 13 | 1.5 | 1.96 | 3.409 | 2.56 | 4.607 | 5.67 | 9.819 |
| 250 | 10 | 273.1 | 127 | 254 | 323.9 | 13 | 1.5 | 3.57 | 6.389 | 4.39 | 7.843 | 9.55 | 17.023 |
| 300 | 12 | 323.9 | 152.4 | 254 | 381 | 13 | 1.5 | 5.85 | 8.922 | 6.74 | 10.275 | 13.8 | 21.075 |
|
|
