| ブランド名: | FLRS or OEM |
| モデル番号: | FLRS-SB02 |
| MOQ: | 100部分 |
| パッケージの詳細: | カートンの合板の箱/編まれたbag+plywoodパレット |
| 支払条件: | T/T、L/C、paypalウェスタン・ユニオン |
ステンレス鋼の六角形の頭部は標準的なDIN931/M10六角頭のボルトの半分の糸をボルトで固定する
DIN931六角形のボルト、別名外的な六角形のボルトは、2部から成っている締める物である:ナットと共に一般に使用され、直通の穴が付いている2部間の関係を留めるために一般的である外的な糸が付いている六角形の頭部そしてねじ。
DIN931六角形のボルトは半分の糸である。 部分的に通された部分的に裸の棒。糸粗く、良い歯を含むため。
デッサン:
| d | P | b | C | da | dw | ds | k | e | |||||||||
| B | B | B | B | B | |||||||||||||
| L≤125mm | 分 | 最高 | 最高 | 分 | 分 | 分 | 最高 | 分 | 最高 | 分 | 分 | ||||||
| M1.6 | 0.35 | 9 | 0.1 | 0.25 | 2 | 2.4 | - | 1.46 | - | 0.98 | 1.22 | - | - | 3.02 | - | 3.41 | - |
| M2 | 0.4 | 10 | 0.1 | 0.25 | 2.6 | 3.2 | - | 1.86 | - | 1.28 | 1.52 | - | - | 3.82 | - | 4.32 | - |
| M2.5 | 0.45 | 11 | 0.1 | 0.25 | 3.1 | 4.1 | - | 2.36 | - | 1.58 | 1.82 | - | - | 4.82 | - | 5.45 | - |
| M3 | 0.5 | 12 | 0.15 | 0.4 | 3.6 | 4.6 | - | 2.86 | - | 1.88 | 2.12 | - | - | 5.32 | - | 6.01 | - |
| M3.5 | 0.6 | 13 | 0.15 | 0.4 | 4.1 | 5.1 | - | 3.32 | - | 2.28 | 2.52 | - | - | 5.82 | - | 6.58 | - |
| M4 | 0.7 | 14 | 0.15 | 0.4 | 4.7 | 5.9 | - | 3.82 | - | 2.68 | 2.92 | - | - | 6.78 | - | 7.66 | - |
| M5 | 0.8 | 16 | 0.15 | 0.5 | 5.7 | 6.9 | - | 4.82 | - | 3.35 | 3.65 | - | - | 7.78 | - | 8.79 | - |
| M6 | 1 | 18 | 0.15 | 0.5 | 6.8 | 8.9 | - | 5.82 | - | 3.85 | 4.15 | - | - | 9.78 | - | 11.05 | - |
| M7 | 1 | 20 | 0.15 | 0.5 | 7.8 | 9.6 | - | 6.78 | - | 4.65 | 4.95 | - | - | 10.73 | - | 12.12 | - |
| M8 | 1.25 | 22 | 0.15 | 0.6 | 9.2 | 11.6 | - | 7.78 | - | 5.15 | 5.45 | - | - | 12.73 | - | 14.38 | - |
| M10 | 1.5 | 26 | 0.15 | 0.6 | 11.2 | 15.6 | - | 9.78 | - | 6.22 | 6.58 | - | - | 16.73 | - | 18.9 | - |
| M12 | 1.75 | 30 | 0.15 | 0.6 | 13.7 | 17.4 | - | 11.7 | - | 7.32 | 7.68 | - | - | 18.67 | - | 21.1 | - |
| M14 | 2 | 34 | 0.15 | 0.6 | 15.7 | 20.5 | - | 13.7 | - | 8.62 | 8.98 | - | - | 21.67 | - | 24.49 | - |
| M16 | 2 | 38 | 0.2 | 0.8 | 17.7 | 22.5 | 22 | 15.7 | 15.6 | 9.82 | 10.2 | 9.71 | 10.3 | 23.67 | 23.16 | 26.75 | 26.17 |
| M18 | 2.5 | 42 | 0.2 | 0.8 | 20.2 | 25.3 | 24.8 | 17.7 | 17.6 | 11.3 | 11.7 | 11.2 | 11.9 | 26.67 | 26.16 | 30.14 | 29.56 |
| M20 | 2.5 | 46 | 0.2 | 0.8 | 22.4 | 28.2 | 27.7 | 19.7 | 19.5 | 12.3 | 12.7 | 12.2 | 12.9 | 29.67 | 29.16 | 33.53 | 32.95 |
| M22 | 2.5 | 50 | 0.2 | 0.8 | 24.4 | 30 | 29.5 | 21.7 | 21.5 | 13.8 | 14.2 | 13.7 | 14.4 | 31.61 | 31 | 35.72 | 35.03 |
| M24 | 3 | 54 | 0.2 | 0.8 | 26.4 | 33.6 | 33.2 | 23.7 | 23.5 | 14.8 | 15.2 | 14.7 | 15.4 | 35.38 | 35 | 39.98 | 39.55 |
| M27 | 3 | 60 | 0.2 | 0.8 | 30.4 | - | 38 | 26.5 | - | - | 16.7 | 17.4 | - | 40 | - | 45.2 | |
| M30 | 3.5 | 66 | 0.2 | 0.8 | 33.4 | - | 42.7 | 29.5 | - | - | 18.3 | 19.1 | - | 45 | - | 50.85 | |
| M33 | 3.5 | 72 | 0.2 | 0.8 | 36.4 | - | 46.6 | 32.4 | - | - | 20.6 | 21.4 | - | 49 | - | 55.37 | |
| M36 | 4 | 78 | 0.2 | 0.8 | 39.4 | - | 51.1 | 35.4 | - | - | 22.1 | 22.9 | - | 53.8 | - | 60.79 | |
| M39 | 4 | 84 | 0.3 | 1 | 42.4 | - | 55.9 | 38.4 | - | - | 24.6 | 25.4 | - | 58.8 | - | 66.44 | |
DIN931六角形のボルトの示す方法:
DIN931外的な六角形のボルトの印が付いている例。
六角形の頭部は糸のサイズd=M12のわずかな長さL=80、性能の等級A4-80とボルトで固定し、プロダクト等級Aは同様に印が付いている
SUS316六角形はDIN931-M12*80-Aをボルトで固定する

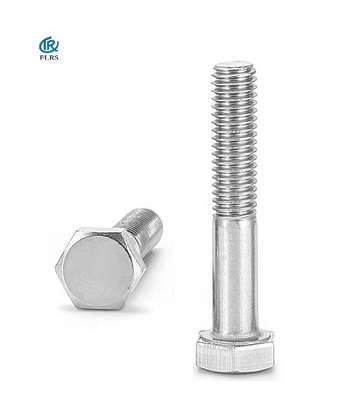

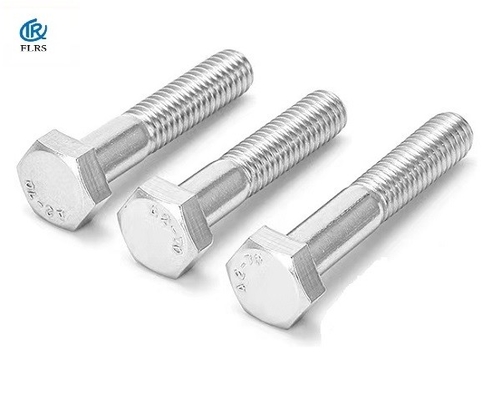

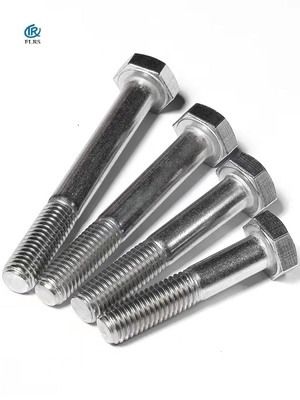

プロダクト写真:
適用:
六角形のボルト継手、簡単なアセンブリ、容易な分解、高性能および主に生産、取付け、維持、等のさまざまな機械設備、電子プロダクト、通信設備、家具装置、建築工業および他の企業で使用される広い適用、…
|
|
